Диагностический шаг, который большинство мотоциклистов пропускает при поиске трудноуловимых неисправностей электрооборудования

Проблемы с электрикой мотоцикла вызывают особое чувство разочарования, и это совсем не то же самое, что сгоревший предохранитель или севший аккумулятор. Речь идет о ситуациях, когда мотоцикл отлично работает неделю, а затем без видимых причин оставляет вас посреди заправки. Вы меняете реле-регулятор, но проблема повторяется, поэтому вы покупаете комплект статора, и спустя триста долларов вы оказываетесь в том же тупике, что и в самом начале. Проблема почти всегда сводится к одному шагу, который большинство водителей никогда не предпринимает.

Почему неисправности электрооборудования мотоциклов так раздражают

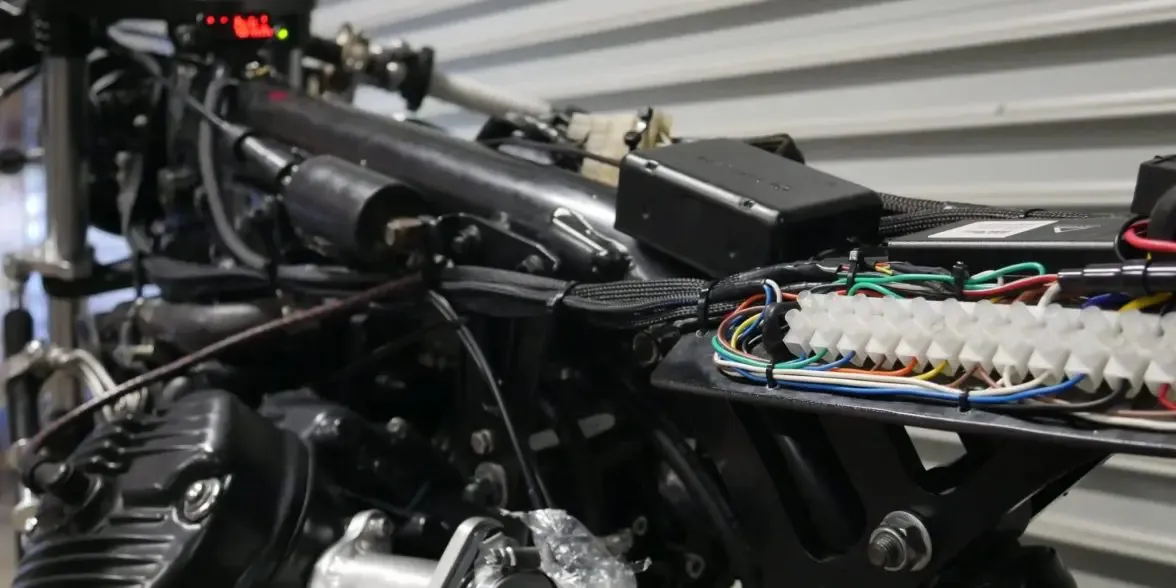

Мотоциклы постоянно вибрируют, и эта вибрация на протяжении тысяч миль ослабляет разъемы, разрушает паяные соединения и перетирает проводку о раму в тех местах, о которых вы даже не подумаете проверить. Большинство мотоциклов также используют общие точки заземления, а это значит, что одна единственная корродированная клемма может вызывать симптомы в совершенно разных, не связанных друг с другом системах: мигание фары, нестабильные обороты холостого хода и низкие показатели заряда — и всё это может восходить к одному и тому же болту, если начать отслеживать цепь.

Прерывистые неисправности усугубляют ситуацию. Сбой проявляется только когда двигатель нагревается, или когда вы попадаете на кочку под определенным углом, или вовсе случайным образом. Это означает, что вы не можете воспроизвести проблему по запросу и не можете провести систематическую проверку. В итоге вы начинаете гадать, а гадание очень быстро становится дорогим удовольствием.

Типичный подход (и почему он не работает)

Вот как обычно выглядит метод «обстрела запчастями». Мотоцикл продолжает глохнуть, при этом аккумулятор в порядке, поэтому вы находите на форуме ветку, где у кого-то были идентичные симптомы на той же модели, и это исправили заменой реле-регулятора. Вы покупаете новое реле, мотоцикл работает две недели, а затем всё повторяется снова. Кто-то другой в той же ветке пишет, что дело было в статоре, и вы заказываете комплект статора, продолжая этот бесконечный цикл.

Ничего из этого не дает понимания того, что на самом деле происходит в цепи. Без документации, специфичной именно для вашего мотоцикла, вы не знаете, какое напряжение должна выдавать система зарядки при определенных оборотах, какое сопротивление должны показывать катушки статора при комнатной температуре и где вообще находятся точки заземления этой цепи. Без этих цифр вы не занимаетесь диагностикой.

Где найти правильную схему для вашего мотоцикла

Большинство мотоциклистов, пытающихся подойти к делу методично, скачивают схему проводки с форума или общего сайта по ремонту и предполагают, что она «в целом подходит». Однако производители обновляют схемы проводки от года к году выпуска, и схема, отличающаяся всего на один модельный год, может заставить вас искать цепь, которой на вашем мотоцикле просто не существует.

Документация заводского уровня, специфичная для вашей марки, модели и года выпуска — это единственное, чему можно доверять. Сайты вроде eManualOnline предлагают загружаемые руководства по эксплуатации практически для всех крупных брендов, включая BMW, Honda, Kawasaki, Yamaha, Ducati, Triumph и другие, с полными электрическими схемами, расположением разъемов, картами точек заземления и ожидаемыми значениями тестов в каждой точке цепи. Это те же самые данные, с которыми работает дилерский техник, доступные для мгновенной загрузки.

Для старых или карбюраторных мотоциклов, к которым большинство дилерских центров больше не притрагивается, такая документация часто является единственным вариантом, поскольку данные по углу опережения зажигания и схемы проводки для Suzuki конца девяностых ни у кого в сервисных зонах не лежат наготове.

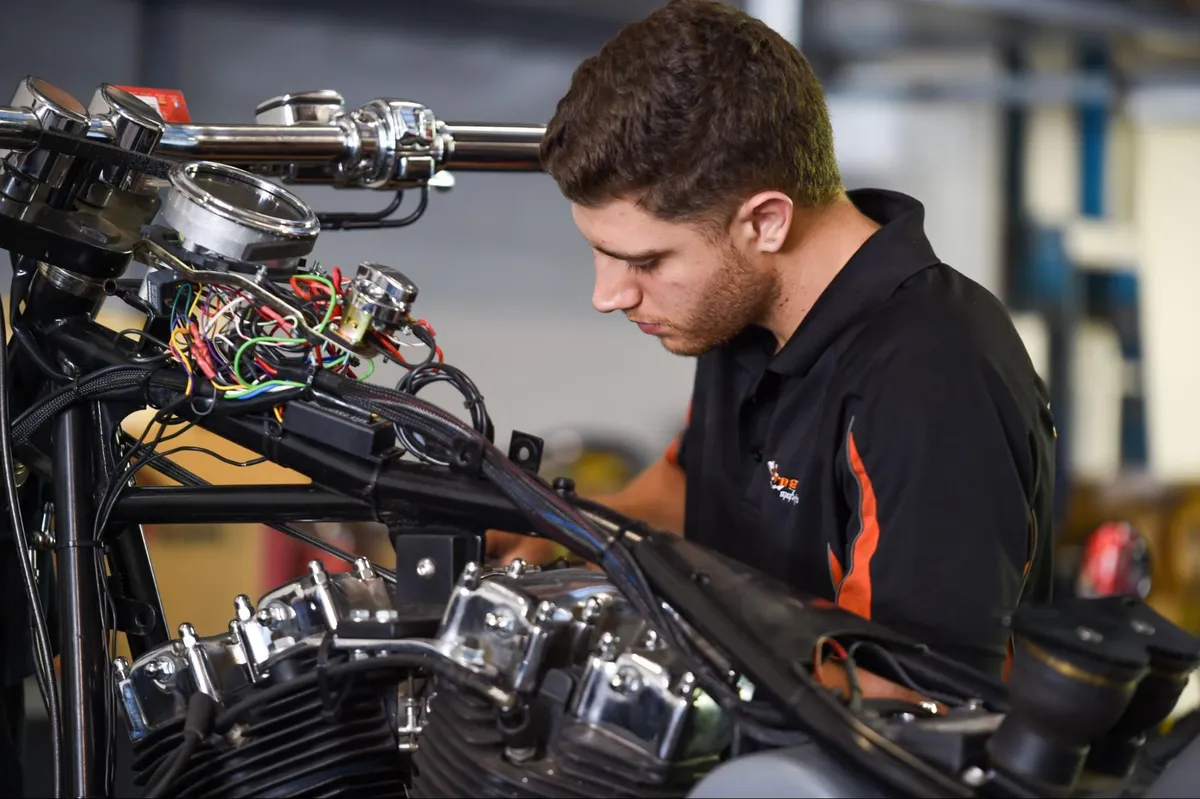

Шаг, который большинство пропускает: сначала прочитайте электрическую схему

Прежде чем трогать хоть один разъем, откройте электрическую схему цепи зарядки вашего мотоцикла и проследите её от статора через реле-регулятор к аккумулятору, а затем к потребителям, определяя каждую точку заземления на этом пути и записывая их.

После этого возьмите мультиметр и начните от источника. В вашем руководстве будет указано переменное напряжение (AC), которое статор должен выдавать выше определенного порога оборотов. Если оно в пределах нормы, значит, статор — не ваша проблема, что само по себе может сэкономить вам деньги на ненужном ремкомплекте.

Перейдите к выходу реле-регулятора и проверьте постоянное напряжение (DC) на клеммах аккумулятора при работающем двигателе на оборотах около 3000 об/мин. В большинстве систем оно должно составлять от 13,5 до 14,8 вольт. Если значение ниже этого диапазона, система зарядки не справляется с нагрузкой, а если выше 15,5 вольт — это говорит о том, что регулятор выдает избыточное напряжение и убивает ваш аккумулятор с другой стороны.

Затем проверьте заземление — это та часть, которую почти никто не делает. Корродировавшее заземление может привести к низким показателям системы зарядки, при этом в самом статоре или реле-регуляторе не будет никаких неисправностей. Найдите на схеме основную точку заземления цепи зарядки, найдите её на мотоцикле и проверьте сопротивление между этой точкой и минусовой клеммой аккумулятора. Вам нужно значение, близкое к нулю; всё, что выше, означает, что вы нашли неисправность, которую можно устранить с помощью наждачной бумаги и пяти минут вашего времени.

Владелец Kawasaki ZX-6 потратил месяцы, меняя компоненты зарядки в попытках решить проблему с «убивающим аккумулятор» дефектом. Он заменил статор, когда тот показал пограничные значения, но неисправность никуда не исчезла. Оказалось, что основной провод заземления между двигателем и рамой имел корродировавший контакт под головкой болта, невидимый снаружи, и купленный статор был совершенно не нужен. Если бы он с самого начала следовал схеме, он бы нашел это в первый же день.

Перестаньте гадать, начните читать

Многие загадки диагностики электрооборудования мотоцикла исчезают, как только вы перестаете менять детали наугад и начинаете отслеживать цепь. Электрическая схема говорит вам, что должно происходить в каждой точке системы, а мультиметр показывает, что происходит на самом деле. Получите правильную документацию, прежде чем что-либо покупать, и то, что казалось «черной магией», станет вполне решаемой задачей.
